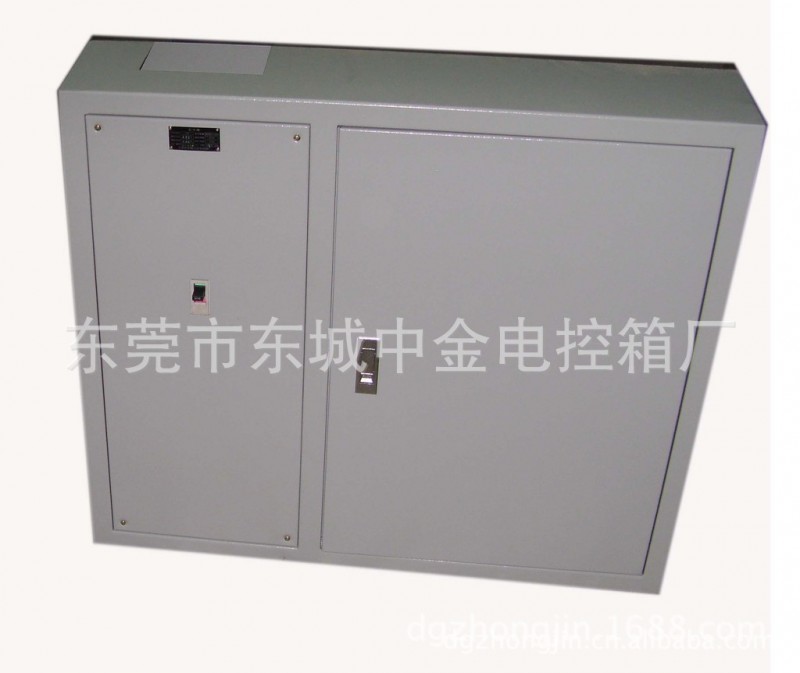

产品图片

XL-21型动力柜适用于发电厂、变电站、工矿企业等电子用户的交流50HZ、额定工作电压380V，额定工作电流至50HZ的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

主要技术参数

额定工作电压380V

额定绝绝缘电压 660V

电气间隙 ≥5.5MM

爬电距离≥12.5MM

配电回路每个回路的额定电流:125A、125A、80A、80A

配电回路每个回路分断能力：10KA

外壳防护等级：IP30

结构特点描述：柜体为全封闭式，正面为单扇开门，构架用角钢焊接组装而成，母线采用TMY硬铜排，N母排和PE母排置于柜内底部，柜门上部安装仪表，装有电器元件的仪表门用多股软导线与构架用花螺钉连接。柜内电器元件固定安装在元件安装梁上，箱顶部开孔引入进线电缆，箱底部开孔引入出线电缆。

操作方式：手动或电动操作。

安装方式：户内式、固定垂直安装于地面。

接线方式：开关柜主母线为上进线、下进线。

订货须知

订货时请提供下列资料：

A、电路方案及单线系统图和二次电气原理图

B、开关柜的排列图和配电室的平面布置图

C、柜内所装元器件清单

D、电路中电压、电流、时间等整定参数

E、母线桥的位置及尺寸要求
